Кабель высокотемпературный марки РУСТЕРМ 1000
(Опытные образцы. Не в серийном выпуске. Описание под таблицей с ценами)



Цена на одножильный (многопроволочный)кабель РУСТЕРМ за метр в руб без НДС . (Основные выпускаемые типоразмеры приведены в табл 2. (см. ниже)
Марка РусТерм-200 РусТерм-200Э РусТерм-400 РусТерм-400Л РусТерм-400С РусТерм-700РусТерм-700П
Сеч. мм 2 t раб. = 200 оС t раб. = 200 оС t раб. = 400 оС t раб. = 400 оС t раб. = 400 оС t раб.= 700 оC t раб. = 700 оС
1х0,5
1х0,75
1х1,0
1х1,5
1х2,5
1х4,0
1х6,0
1х10,0
1х16,0
1х25,0

В группу теплостойких кабелей РусТерм-1000 входят две марки кабелей:

РусТерм-1000нг(А)-LS

Жилы никелевые, изоляция и оболочка из термостойких стеклонитей с пропиткой теплостойкой композицией, защитная оболочка в виде оплетки из проволок из жаропрочной нержавеющей стали
РусТерм-1000Пнг(А)-LS То же, но жилы медные плакированные нержавеющей сталью

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках и монтажа контрольных цепей, при температуре от минус 60°С до плюс 1000°С и напряжении до 660 В переменного тока частотой до 400 Гц.

Кабели выпускаются по ТУ 27.32.13-001-23477532-2018.

Токопроводящие жилы соответствуют требованиям ГОСТ 22483-2012 (класс гибкости 4).

Кабели выпускаются в климатическом исполнении УХЛ, категории размещения 2-4 по ГОСТ 15150-69.

Кабели не распространяют горение при прокладке в пучке в соответствии с ГОСТ 31565-2012 (п.5.3) и не превышают показателей дымообразования в соответствии с ГОСТ 31565-2012 (п.5.5).



РусТерм-1000

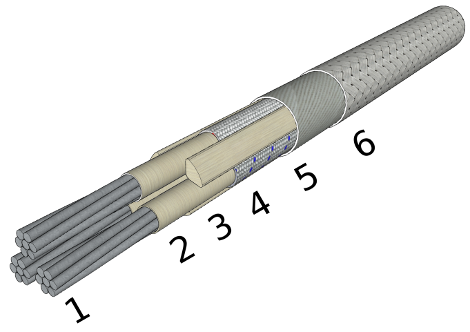

Конструкция кабеля:

  1. Токопроводящая жила (соответствует ГОСТ 22483-2012 (класс гибкости 4)) из никелевых проволок для РусТерм-1000нг(А)-LS, и медных плакированных нержавеющей сталью проволок для РусТерм-10000Пнг(А)-LS
  2. Изоляция жилы - обмотка термостойкими стеклонитями с пропиткой теплостойкой композицией
  3. Стеклоровинги
  4. Оплетка жил стермостойкими стеклонитями с пропиткой теплостойкой композицией
  5. Оболочка - термостойкая стеклолента
  6. Защитная оболочка - оплетка из проволок из жаропрочной нержавеющей стали (может использовать в качестве экрана).

(к началу страницы)


Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:

Кабель теплостойкий, четырехжильный в исполнении УХЛ, предназначенный для эксплуатации при температурах от -60ºС до 400ºС, с никелевыми жилами сечением 10,0 мм2, с общим экраном:

"Кабель теплостойкий РусТерм-1000нг(А)-LS 4х10,0 (ТУ 27.32.13-001-23477532-2018)"

(к началу страницы)

Параметры кабелей:

  1. Минимальный радиус изгиба 10 наружных диаметров.
  2. Температурные режимы:

Диапазон температур ºС Ресурсное время (час)
Примечания
<300
30 000
Точное время зависит от условий прокладки
300 - 500
10 000
Точное время зависит от условий прокладки
500 - 700
5000
Точное время зависит от условий прокладки
700 - 1000
1000
Точное время зависит от условий прокладки
>1000
1
Аварийный режим, после воздействия такой температуры кабель подлежит замене


Наружный диаметр силового кабеля (мм)


Число жил
Сечение 1 2 3 4 5
0,20 2,0 7,6 7,9 8,4 9,5
0,35 2,2 8,1 8,4 9,0 10,2
0,50 2,4 8,5 8,8 9,5 10,8
0,75 2,6 8,9 9,3 10,0 11,4
1 2,8 9,3 9,7 10,5 12,0
1,5 3,1 9,9 10,3 11,2 12,9
2,5 3,8 11,3 11,8 12,9 15,0
4 4,3 12,3 12,9 14,1 16,4
6 5,3 14,3 15,0 16,5 19,4
10 6,3 16,3 17,2 18,9 22,3
16 7,4 18,5 19,5 21,6 25,6
25 9,1 21,9 23,2 25,7 30,6
35 10,5 24,7 26,2 29,0 34,7
50 12,3 28,3 30,0 33,4 40,0
70 15,0 33,7 35,8 39,9 48,0
95 16,4 36,5 38,8 43,2 52,1

Наружный диаметр контрольного кабеля (мм)


Число жил
Сечение 7 9 12 19 27 37 48
0,75 11,4 14,4 15,0 16,6 19,6 21,8 24,8
1 12,0 15,2 15,9 17,6 20,8 23,2 26,4
1,5 12,9 16,5 17,2 19,1 22,7 25,3 28,9
2,5 15,0 19,4 20,3 22,6 27,0 30,2 34,6
4 16,5 21,4 22,5 25,1 30,0 33,7 38,6
6 19,5 25,6 26,9 30,1 36,2 40,7 46,8

Масса 1 км силового кабеля (кг)


Число жил
Сечение 1 2 3 4 5
0,20 6,17 50,03 59,46 69,05 82,04
0,35 8,25 58,76 71,39 83,13 98,36
0,50 10,17 66,42 82,03 95,66 112,75
0,75 13,35 76,74 96,74 113,45 133,53
1 15,90 85,96 109,85 128,94 151,22
1,5 21,30 103,21 134,81 158,90 185,78
2,5 32,42 141,80 191,22 224,86 259,71
4 45,62 180,99 249,49 294,65 339,34
6 70,20 258,49 366,12 431,11 490,87
10 104,86 359,87 520,41 613,45 694,67
16 169,26 528,19 777,48 925,52 1052,34
25 248,38 756,33 1131,18 1339,41 1507,48
35 347,52 1020,20 1540,47 1828,22 2056,22
50 482,98 1386,13 2112,02 2504,70 2807,08
70 672,17 1929,50 2972,30 3497,13 3874,60
95 899,10 2479,53 3826,11 4542,96 5077,58

Масса 1 км контрольного кабеля (кг)


Число жил
Сечение 7 9 12 19 27 37 48
0,75 48,12 64,11 67,59 75,93 91,92 103,73 119,72
1 51,33 68,55 72,29 81,27 98,49 111,22 128,44
1,5 56,14 75,21 79,35 89,30 108,36 122,45 141,51
2,5 67,37 90,74 95,82 108,01 131,38 148,65 172,01
4 75,39 101,83 107,58 121,38 147,82 167,36 193,80
6 91,43 124,02 131,11 148,11 180,70 204,79 237,38

(к началу страницы)

Особенности применения кабеля:

  1. Монтаж при температуре не менее -10ºС
  2. При подвижном монтаже радиус изгиба не должен быть меньше 50 наружных диаметров кабеля и рабочая температура не выше 400 градусов.
