НАГРЕВАТЕЛЬ СТЕПЛОПЛАСТИКОВЫЙ НСП

НАГРЕВАТЕЛЬ СТЕПЛОПЛАСТИКОВЫЙ НСП-150-220-8-2,5 - в наличии - цена 440 руб + НДС

Стеклопластиковые и стеклокерамические нагреватели. Описание.

Нагреватель стеклопластиковый (НСП) предназначен для разогрева и поддержания температуры вязких нефтепродуктов (битума, гудрона, мазута, масел и др.) и других жидких сред, являющих диэлектриками.

Нагреватель стеклокерамический (НСК) предназначен для разогрева и поддержания температуры жидких и газовых сред без ограничения, в том числе и высокоагрессивных и пищевых продуктов.

Нагреватели (НСП и НСК) представляют собой трубу, получаемую методом намотки с использованием стеклянных волокон и органических (для НСП) и неорганических (для НСК) связующих. В качестве нагревательного элемента используется углеродный волокнистый материал (УВМ), размещаемый внутри стенки трубы. УВМ обладает значительно большей (на 2-3 порядка), чем у металлических (нихромовых) нагревателей поверхностью теплообмена. Это обеспечивает равномерный «мягкий» (с малыми удельными поверхностными тепловыми нагрузками) режим нагрева нагреваемых сред. Малая удельная поверхностная мощность позволяет применять нагреватели для разогрева битума с полимерными добавками, улучшающих физико-механические свойства дорожного полотна.

Нагреватели изготавливают по ТУ 3443-001-99133717-07 и защищены авторскими правами (патенты) РФ.

Монтаж нагревателей рекомендуется выполнять с помощью отверстий, рассверливаемых во фланцевых буртах, либо с помощью хомутов (см. рис.) При установке нагревателей с уклоном 4-6 градусов относительно горизонтальной плоскости обеспечивается дополнительное перемешивание нагреваемой среды. Шины (кабели) электропитания соединяются с контактными выводами нагревателя с помощью болтов М6. При соблюдении требований по транспортировке, хранению, монтажу и эксплуатации срок службы нагревателей составляет 10 и более лет.

Нагреватели обеспечивают:
· Разогрев вязких нефтепродуктов до рабочей температуры без разрушения фракционного состава нефтепродуктов.
· Нагрев и обезвоживание битума при рабочей температуре без пенообразования.
· Уменьшение расхода электроэнергии на разогрев и поддержание рабочей температуры нефтепродуктов на 25-30% по сравнению с использованием нихромовых нагревателей.
· Увеличение срока службы в 3-5 раз по сравнению с нихромовыми нагревателями при меньшей стоимости.
· Длительный непрерывный режим эксплуатации при рабочей температуре без закоксовывания нагревателей.
· Экологически чистый режим нагрева.
· Высокоэффективный нагрев воздушных сред.
· Пределы нагрева для НСП – до 2500С, для НСК – до 8000С.
· Для расчета теплового баланса разогрева битума достаточно принять потребление 0,5 кВт в час для разогрева 1т битума на 10.

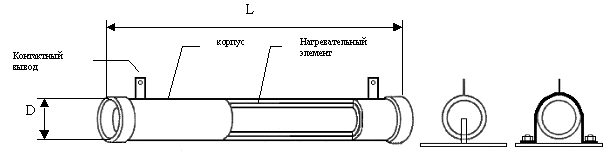

Монтаж нагревателей

рис.1
Технические характеристики:
Мощность, КВт 8 ±1 либо 4±0,5
Напряжение питания, В 220
Удельная поверхностная мощность, Вт/см2 0,62
Габаритные размеры
длина (L) ,мм 2500 мм (8кВт) 1250 мм (4кВт)
внутренний диаметр, мм 150мм
Толщина стенки, мм 4-6 мм
Вес, кг 5-7 (8кВт) 3-5(4кВт)

Примечание:
1. Толщина стенки и вес нагревателя указаны для НСП. Аналогичные характеристики НСК будут на 25?30% больше.
2. По согласованию с заказчиками возможно изготовление нагревателей, имеющих другие габариты, мощность и напряжение питания, например 110в.

Расчет необходимого количества НСП проводят по следующей формуле:
n = (G * с * t)/ (т * N ), где:
n – количество нагревателей НСП, шт;
G – масса нагреваемой среды , т;
с – коэффициент теплоемкости берется для битума - 0,5; для мазута и масла - 0,4;
t – разность температур при нагреве (t =t2 – t1),где t1 и t2 – начальная и конечная
температура нагрева, °С;
т – время нагрева среды, час;
N – мощность одного нагревателя НСП (4, 8 и т.д.), кВт;

Например:
G = 50т;
t= 60-(-20)= 80°С;
т= за сутки, т.е. 24 часа, тогда
n= (50*0,5*80) / (24*8) = 10,42 шт., принимаем количество кратное 3-м, т.е либо 12 шт. Это объясняется тем, что НСП подключается на 220в и поэтому, чтобы не было перекоса фаз берется 3-х кратное количество НСП.
