Кабель высокотемпературный марки РУСТЕРМ 200 (Описание кабеля под таблицей с ценами)



Цена на одножильный (многопроволочный)кабель РУСТЕРМ за метр в руб без НДС . (Основные выпускаемые типоразмеры приведены в табл 2. (см. ниже)
Марка РусТерм-200 РусТерм-200Э РусТерм-400 РусТерм-400Л РусТерм-400С РусТерм-700РусТерм-700П
Сеч. мм 2 t раб. = 200 оС t раб. = 200 оС t раб. = 400 оС t раб. = 400 оС t раб. = 400 оС t раб.= 700 оC t раб. = 700 оС
1х0,5
1х0,75
1х1,0
1х1,5
1х2,5
1х4,0
1х6,0
1х10,0
1х16,0
1х25,0

В группу теплостойких кабелей РусТерм-200 входят две марки кабелей:

РусТерм-200нг(А)-LS Жилы медные луженые, изоляция и оболочка из фторопласта
РусТерм-200Энг(А)-LS То же, с экраном из металлизированной пленки под оболочкой

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках и монтажа контрольных цепей, при температуре от минус 60°С (допускается использование при температуре минус 196°С, при неподвижной прокладке) до плюс 200°С и напряжении до 660 В переменного тока частотой до 400 Гц.

Кабели выпускаются по ТУ 27.32.13-001-23477532-2018.

Токопроводящие жилы соответствуют требованиям ГОСТ 22483-2012 (класс гибкости 4).

Кабели выпускаются в климатическом исполнении УХЛ, категории размещения 2-4 по ГОСТ 15150-69.

Кабели не распространяют горение при прокладке в пучке в соответствии с ГОСТ 31565-2012 (п.5.3) и не превышают показателей дымообразования в соответствии с ГОСТ 31565-2012 (п.5.5).



РусТерм-200

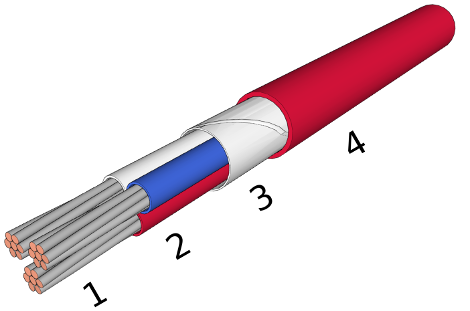

Конструкция кабеля:

  1. Токопроводящая жила (соответствует ГОСТ 22483-2012 (класс гибкости 4)) из медных луженых проволок

  2. Изоляция жилы из фторопласта (цветовая маркировкировка жил).

  3. Экран из металлизированной пленки и соединяющего проводника (только для кабелей марки РусТерм-200Энг(А)-LS).

  4. Оболочка кабеля из фторопласта.

(к началу страницы)


Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:

Кабель теплостойкий, четырехжильный в исполнении УХЛ, предназначенный для эксплуатации при температурах от -60?С до 200?С, с медными лужеными жилами сечением 10,0 мм2, с общим экраном:

"Кабель теплостойкий РусТерм-200Энг(А)-LS 4х10,0 (ТУ 27.32.13-001-23477532-2018)"

(к началу страницы)

Параметры кабелей:

  1. Высокие влаго-, масло-, бензо- и химстойкость во всем диапазоне рабочих температур.
  2. Минимальный радиус изгиба не более 10 наружных диаметров.
  3. Температурные режимы:

Диапазон температур ºС Ресурсное время (час)
 Примечания
<150
 30 000
 Точное время зависит от условий прокладки
150 - 200
 10 000
 Точное время зависит от условий прокладки
200 - 250
 100
 Точное время зависит от условий прокладки
250 - 420
 5
 При отсутствии механических воздействий
>425
 0,1
 При температуре выше 425ºС происходит разложение фторопласта с выделением токсичных газов

Наружный диаметр силового кабеля (мм)

Сечение Число жил
(мм кв) 1 2 3 4 5
0,20 2,4 3,8 4,0 4,4 5,2
0,35 2,6 4,3 4,6 5,0 5,9
0,50 2,9 4,9 5,2 5,7 6,8
0,75 3,3 5,5 5,8 6,4 7,6
1 3,5 5,9 6,3 6,9 8,2
1,5 3,8 6,5 6,9 7,6 9,1
2,5 4,8 8,3 8,8 9,8 11,6
4 5,4 9,5 10,1 11,2 13,4
6 6,4 11,5 12,2 13,6 16,3
10 7,8 14,1 15,0 16,7 20,1
16 8,9 16,3 17,4 19,4 23,3
25 11,3 20,7 22,0 24,6 29,4
35 12,9 23,7 25,2 28,1 33,8
50 15,2 28,1 29,9 33,4 40,1
70 18,3 34,1 36,3 40,6 48,9
95 19,9 37,3 39,8 44,5 53,8

Наружный диаметр контрольного кабеля (мм)

Сечение Число жил
(мм кв) 7 9 12 19 27 37 48
0,75 7,5 10,0 10,5 11,7 14,2 15,9 18,4
1 8,1 10,8 11,4 12,7 15,4 17,3 20,0
1,5 9,0 12,0 12,7 14,2 17,2 19,4 22,4
2,5 11,6 15,6 16,4 18,4 22,4 25,2 29,2
4 13,4 18,0 19,0 21,4 26,0 29,4 34,0
6 16,4 22,2 23,4 26,4 28,9 34,9 39,3

Масса 1 км силового кабеля (кг)


 Число жил
Сечение 1 2 3 4 5
0,20 6,87 18,01 27,67 39,21 55,24
0,35 8,86 22,82 35,05 49,52 69,26
0,50 14,61 28,48 43,75 61,65 85,79
0,75 20,79 39,07 60,08 84,58 117,31
1 24,83 45,02 69,17 97,13 134,11
1,5 33,69 57,10 87,54 122,27 167,17
2,5 54,11 89,82 137,78 192,26 262,17
4 51,37 121,48 185,84 257,88 348,02
6 76,73 176,92 269,98 372,61 497,81
10 117,31 268,01 408,67 562,85 748,96
16 183,31 405,95 616,81 843,57 1107,88
25 277,85 618,53 940,56 1287,87 1645,11
35 385,01 849,59 1290,63 1763,63 2255,05
50 538,45 1180,78 1792,48 2445,85 3129,79
70 750,18 1638,41 2486,03 3388,98 4340,00
95 990,10 2132,26 3229,73 4388,15 5690,57

Масса 1 км контрольного кабеля (кг)


 Число жил
Сечение 7 9 12 19 27 37 48
0,75 163,33 338,19 409,31 603,71 989,65 1489,65 2167,05
1 186,97 384,30 464,53 683,26 1115,27 1674,53 2429,26
1,5 233,47 472,38 569,42 832,53 1346,25 2010,15 2898,19
2,5 367,07 739,61 890,85 1300,30 2096,91 3125,86 4498,37
4 487,74 966,02 1159,96 1681,66 2682,85 3973,38 5676,11
6 698,25 1359,47 1627,25 2342,76 3695,65 5435,57 7703,41

(к началу страницы)

Особенности применения кабеля:

  1. Монтаж при температуре не менее -10ºС
  2. При подвижном монтаже радиус изгиба не должен быть меньше 30 наружных диаметров кабеля.
  3. Для обеспечения безопасности персонала, в случаях возможного превышения температуры разложения материалов изоляции и оболочки (+425ºС), необходимо обеспечить достаточную вентиляцию для удаления газообразных продуктов разложения.
